■  RIDEA 非真円チェーンリング  ■■■

新発売DuraAce9100用チェーンリング LFタイプ
シマノ4アームハーフタイプ
もっと速く、遠くまで
非真円リングの原理と効果が分かる

RIDEAはどこが違うの?
分かりやすく追加で説明します。

現在一般に知られている非真円チェーンリングには、RotorやO,Symetricの製品があります。どちらも非真円ですがそれぞれ形が違います。RIDEAもまた違う非真円を特徴としたチェーンリングです。ここでは、RIDEAの非真円チェーンリングがどのような特徴を持つかを説明いたします。

1.ペダリング時、パワーを効率良く出せる範囲を約40°に設定。
 (最大直径の範囲が約40°)
 これにより狭い最高効率点を体に覚えこますような練習は不要となります。
 Rotor製チェーンリングではこの範囲が約10度と非常に狭く設定されています。
 RIDEAの非真円チェーンリングでは普通に練習を積めば最大効率点で使用する筋肉が幅広く
 効果的に鍛えられます。
 また、40°の幅があるため、坂道走行においても体の出力パワーを効率よくペダリングに
 使用できるポイントを逃すことはありません。角度調整も不要です。
 このように、最も効率良く足からクランクセットへパワーを伝達するための非真円カーブを
 追及して開発されたチェーンリングです。

2.上死点、下死点へ向かう部分で直径が急変しない。
 力の入らない上死点、下死点へ向かう部分で急激な変化があるとペダリングのミスでひざを痛める場合があります
 何万回ものペダリングで、リスクは最低限にとどめたいものです。
 RIDEAの非真円チェーンリングは上死点、下死点へ向かう直径変化率がなめらかに設定されています
 死点通過は短くかつひざの関節に負担をかけないカーブです。
 O,Symetric製のチェーンリングはこの部分の変化率がかなり大きく設定されています。

3.滑らかな変速動作
  一般には非真円チェーンリングに替えると、変速動作性能が悪化します。
  更にはチェーン脱落の確率も上昇します。
  RIDEAは新しい概念で変速ピン、歯の形状を工夫し、チェーンの脱落をなくし、
  かつ変速動作を滑らかにすることを実現しました。
  これによりディレーラーへの負荷も減少します。

4.インナーチェーンリングの最高効率点
  インナーチェーンリングは上り坂での使用が前提であるため、最高効率点を15°ずらし、
  実際の出力パワー点と整合させました。

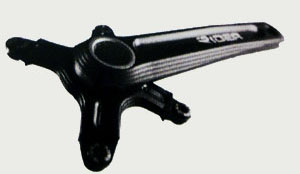

5.クランクアーム構造
  非真円チェーンリングの最大効率点と上下死点の動作原理から、チェーンリングを支える
  クランクの強度を考えると、4アーム構造が合理的となります。
  RIDEAは4アーム構造で強度と軽量化の最適化を行っています。

6.使用シーン
  レースでの使用ではパワーを効率よく伝達できる為、よりスピードを上げることができます。
  ツーリングでの使用では筋肉への負担を減らし、よりライディング距離を伸ばすことができます。
  死点通過が早いため、上り坂で常に動力を伝達できる安心感があります。
もっと速く、遠くまで
非真円リングの原理と効果が分かる

RIDEAはどこが違うの?

分かりやすく追加で説明します。


7. チェーンリング商品説明

適合クランク
5アーム用チェーンリング 一般クランクに適合(BCD130/110)
RIDEA4アーム用チェーンリング RIDEA製クランクに適合(BCD110)
シマノDURA ACE 9100シリーズ4アーム用チェーンリング
ラミフロー タイプ
シマノDuraAce9100/Ultegra8000/105 7000シリーズに適合
シマノDURA ACE 9000シリーズ4アーム用チェーンリング
ハーフ/フル タイプ
シマノDuraAce9000/Ultegra6800/105 5800/Tiagra 4アームに適合
SRAM RED22/Force22用チェーンリング SRAM RED22/Force22クランクに適合
一般5アームクランク用チェーンリングとは、取り付け角度が36度違います。
「9.チェーンリングの取り付け」を御参照ください。
CAMPAGNOLO用5アームチェーンリング CAMPAGNOLOクランクに適合
右クランクアーム下の取り付け穴はBCD値が他の穴と違います。
一般5アームクランク用チェーンリングとは、取り付け角度が36度違います。
「9.チェーンリングの取り付け」を御参照ください。
CAMPAGNOLO用4アームチェーンリング CAMPAGNOLO SUPER RECORD/RECORD/CHORUS
4アームクランクに適合

チェーンリングタイプ(外観デザイン)
9/10S
5アーム<スタンダード>チェーンリング
9/10S
5アーム<フル> チェーンリング
9/10/11S
 5アーム<ハーフ> チェーンリング

  9/10/11S
5アーム<フル> チェーンリング
  9/10/11S
5アーム<AERO> チェーンリング
  9/10/11S
5アーム<Lami-Flow> チェーンリング
シングルリングもございます。

 11S
シマノ4アーム<ハーフ>
シマノDURA ACE 9000シリーズ4アームUltegra 6800シリーズ4アーム
105 5800シリーズ4アーム用

Tiagra 4700シリーズ4アーム用
11S
シマノ4アーム<フル>
シマノDURA ACE 9000シリーズ4アーム
Ultegra 6800シリーズ4アーム
105 5800シリーズ4アーム用
Tiagra 4700シリーズ4アーム

(形状名をAeroからフルへ変更しました)
11S
CAMPAGNOLO 4アーム用
<LF> Lami-Flow ラミフローチェーンリング
シマノDURA ACE9100シリーズ用
(Ultegra8000/105 7000シリーズにも適合)
本チェーンリングは、シマノ9100シリーズ用に開発されたチェーンリングです。チェーンリングナットプレート9100用で取り付けるとフィットします。一般のダブルのチェーンリングボルトでの取り付けも可能です。また9100シリーズ以外のシマノ4アームクランクへの取り付けも可能です。ただしデザイン上しっくり来ない部分も有り、好みの問題になるでしょう。
詳細はこちら。
一般にチェーンリングに開けられた穴は、軽量化に寄与しますが、一方で空気抵抗を生み出してしまいます。
ラミフローチェーンリングはRIDEAの最新チェーンリングデザインです。
動的特性を考慮し、軽量化と剛性を維持しつつ、乱気流を減らすことで、空気抵抗を低減する新しいチェーンリング構造です。

シングルリングもございます。
クランクは別売りです

気流のコンピューターシミュレーション画像

Lami Flow デザイン (Flow in → Flow out)

非真円度
+-は非真円度を示し、+-1.5T/+-2T/+-3T/+-4Tの4種類。

 +-1.5T 入門トレーニング
 +-2T  一般レーシング
 +-3T  プロトレーニング
 +-4T  プロレーシング
<例>
レーシングチーム等で複数導入御検討いただける場合は、割引を検討いたします。ご連絡ください。
サイクルショップ様向け業務販売も行っております。御気軽にご連絡ください。
行きつけのショップ様への御紹介も大歓迎です。
メールはこちらへどうぞ。
53Tのチェーリングで+-3Tの場合50Tから56Tの範囲で
変化します。
8. チェーンリング商品ラインナップ
5アーム用チェーンリング

適合クランク BCD チェーンリングタイプ T/T + - S チェーリング
価格(円)
重量
5アーム      110  スタンダード 50/35 1.5 9/10S共用 21000 130g
ハーフ 50/35 2 9/10/11S共用 25600 140g
52/36 2 25600 160g
50/35 3 27500 140g
52/36 3 27500 155g
53/39 3 27500 180g
50/38 4 29300 160g
 52/38 4 29300 170g
フル 50/35 2  9/10S共用 24000 175g
50/35 2 9/10/11S共用 25600 170g
52/36 2 25600 190g
50/35 3 27500 165g
52/36 3 27500 185g
50/36 4 29300 170g
52/38 4 29300 185g
Lami-Flow  50/34 0 (真円) 9/10/11S共用 14900 138g
52/36 0 (真円) 14900 148g
AERO  50/35 3 9/10/11S共用  29800 185g
52/36 3 29800 203g
50/36 4 33200 190g
 52/38 4 33200 215g
130 スタンダード 53/39 1.5 9/10S共用 21000 130g
ハーフ 53/40 2 9/10/11S共用 25600 160g
53/40 3 27500 150g
54/42 3 27500 175g
 56/44 3 27500 190g
 54/42 4 29300 175g
フル 53/39 2 9/10S共用 24000 175g
53/40 2  9/10/11S共用 25600 175g
 53/40 3 27500 170g
 54/42 4 29300 195g
Lami-Flow
ラミフロー

53/39 0 (真円) 9/10/11S共用  14900 142g
56/44 0 (真円) 14900 174g
<LF>
Lami-Flow
ラミフロー

シングル
チェーンリング


ナロー・ワイド
ティース
(NARROW WIDE
TEETH)
46T 0 (真円) 9/10/11S共用 8300 88g
48T 0 (真円) 8300 101g
50T 0 (真円) 8300 111g
52T 0 (真円) 8300 113g
54T 0 (真円) 8300 119g
56T 0 (真円) 8300 126g
58T 0 (真円) 8300 133g
46T 3 10600 91g
48T 3 10600 98g
50T 3 10600 105g
52T 3 10600 112g
54T 3 10600 118g
56T 3 11800 120g
58T 3 11800 130g
AERO 53/40 3 9/10/11S共用 29800 210g
54/42 3 29800 240g
54/42 4 33200 220g
74
+
130
Lami-Flow
ラミフロー

46/30 0 (真円)  9/10/11S共用 14900 107g
 52/36 0 (真円) 14900 158g
 52/36 2 25600 158g
ハーフ 46/30 0 (真円)  9/10/11S共用 14900 103g
48/30 2 25600 105g

シマノDuraAce9000/Ultegra6800/105 5800/Tiagra 4700 4アーム用チェーンリング
(取り付けにはRIDEAチェーンリングナットプレートか一般のチェーンリングボルトが必要です)
適合クランク BCD チェーンリングタイプ T/T + -  チェーリングセット
価格(円)
重量
シマノ
4アーム
DuraAce9000
Ultegra6800
105_5800
Tiagra 4700
110 ハーフ 50/34 2 25600 140g
52/36 2 25600 165g
53/39 2 25600 175g
50/34 3 27500 145g
52/36 3 27500 160g
53/39 3 27500 170g
 フル 50/34 2 25600 165g
52/36 2 25600 185g
53/39 2 25600 210g
50/34 3 27500 170g
52/36 3 27500 185g
53/39 3 27500 205g
50/36 4 29300 170g
52/38 4 29300 195g
54/42 4 29300 240g

シマノDURA ACE9100/ULTEGRA8000/105 7000シリーズ4アーム用チェーンリング
(取り付けにはRIDEAチェーンリングナットプレートか一般のチェーンリングボルトが必要です)

適合クランク BCD チェーンリングタイプ T/T + -  チェーリングセット
価格(円)
重量
シマノ
4アーム
DURA_ACE9100
ULTEGRA8000
105_7000
110 ダブル
チェーンリング

<LF>
Lami-Flow
ラミフロー
50/34 0 (真円) 16000 141g
52/36 0 (真円) 16000 155g
53/39 0 (真円) 16000 164g
56/44 0 (真円) 16000 197g
50/34 2 25600 152g
52/36 2 25600 170g
53/39 2 25600 171g
50/34 3 27500 152g
52/36 3 27500 155g
53/39 3 27500 172g
シングル
チェーンリング

<LF>
Lami-Flow
ラミフロー

ナロー・ワイド
ティース
(NARROW WIDE
TEETH)
50 0 (真円) 8300 113g
52 0 (真円) 8300 121g
54 0 (真円) 8300 131g
56 0 (真円) 8300 141g
34 2 9700 46g
 36 2 9700 59g
 38 2 9700 65g
 40 2 9700 73g
 42 2 9700 81g
 44 2 9700 95g
 46 3 11300 94g
 48 3 11300 100g
 50 3 11300 116g
 52 3 11300 123g
 54 3 11300 131g
 56 3 11300 140g

SRAM RED22/Foce22用チェーンリング
適合クランク BCD チェーンリングタイプ  T/T  + -  チェーリングセット
価格(円)

 重量
SRAM
RED22
Force22
 110   ハーフ   50/35  2   25600 145g
 52/36  2   25600 155g
 130  ハーフ   53/40  2  25600 155g

CAMPAGNOLO用チェーンリング
適合クランク BCD チェーンリングタイプ  T/T  + -  S チェーリングセット
価格(円)

重量
CAMPAGNOLO
5アーム
 110   ハーフ 50/35 2 9/10/11S共用    25600 150g
 52/36 2 9/10/11S共用    25600 170g
 135  ハーフ  53/40 2 9/10/11S共用    25600 145g
CAMPAGNOLO
4アーム
    50/35 2 25600 112g
    52/36 3 27500
RIDEAチェーンリングのCAMPAGNOLO5アームクランクへの取り付けはBCDが合っていれば可能ですが、
CAMPAGNOLOのチェーンリングボルトは数種類有り、オリジナルのボルトが使えない場合がございます。
この場合、RIDEA CAMPAGNOLO用チェーンリングボルトが必要となります。


9. チェーンリングの取り付け
一般5アームクランク用チェーンリング
インナーリング、アウターリング共にマークの位置が右クランクの位置に来るような角度で取り付けます。
シマノULTEGRAコンパクト等でチェーン脱落防止ピンがクランク内側に当たる場合があります。
この場合は、ピンをヤスリで削り、ピンの高さを低くする対応をお願いいたします。

SRAM Red22/Force22クランク用チェーンリング  カンパニョーロ5アーム用チェーンリング
右クランクアームの下にチェーンリングボルトがくる。 右クランクアームの下にチェーンリングボルトがくる。

10、フロントディレーラーの位置設定
チェーンリングが真円ではありませんので、チェーンリングの一番直径が長い部分でフロントディレーラーとチェーンリングの距離が1~3mmになるよう上下位置を設定します。

フロントディレーラー・アングル・スペーサーシム
  フロントディレーラーのチェーンガイドプレート外側の
前方と後方で、チェーンリングとの距離は、ほぼ同じか、後方がやや広がり気味になりますが、大きく違う場合はこのアングル・スペーサーシム で調整することが出来ます。(4度)

本スペーサーシムは一部のフレームで角度が合わない場合に使用するもので、
一般的には必要としない場合が多いようです。
 1050円/pcs

チェーンリングボルト(ダブル)
RIDEAチェーンリングボルトShimanoダブル 5pcs/set
アルミ合金
(赤/金/黒/銀/チタン色/青)


シマノDURA ACE 9000シリーズ等
シマノ4アーム用 RIDEAチェーンリングの取り付けに
使用できます。
 Shimano用ダブル 5pcs/set 1500円

RIDEAチェーンリングボルト
CAMPAGNOLOダブル 5pcs/set
アルミ合金 黒

RIDEAチェーンリングのCAMPAGNOLOクランクへの取り付け時に使用します。
 CAMPAGNOLO用ダブル 5pcs/set 黒  2400円

RIDEAチェーンリングボルトの特徴
ナット側、写真の部分が細かく凸状に出っ張っており、
滑り止めの役割を果たします。
これによりベグスパナがなくても、六角レンチのみで締め付けができます。

チェーンリングナットプレート
チェーンリングナットプレート
取り付けモデルを御指定ください
DURA ACE9000シリーズ4アーム用 ULTEGRA6800シリーズ4アーム用
刻印:11/12/13/14
105 5800シリーズ4アーム用
刻印:91/92/93/94
DURA ACE9100シリーズ4アーム用

シマノ4アームにRIDEA非真円リングを取り付ける際に一般のチェーンリングボルト(ダブル)を使用しても良いですが、
RIDEAチェーンリングナットプレートを使用することで段差をなくし、美しく仕上げることが出来ます。
ボルト部はクランクに付属している物を使用します。
4箇所とも微妙に違う形でクランクデザインにフィットします。(D1,D2,D3,D4/U1,U2,U3,U4/11,12,13,14はパーツ裏に刻印)
締め付けトルクは8-10Nmです。

RIDEAチェーンリングナットプレート
材質:AL
加工:CNC
色:ブラック アルマイト

DURA ACE R9100シリーズ用チェーンリングナットプレート:4980円(4個1組)新発売
DURA ACE R9000シリーズ用チェーンリングナットプレート:4980円(4個1組)
ULTEGRA R8000シリーズ用チェーンリングナットプレート4980円(4個1組)新発売
ULTEGRA 6800シリーズ用チェーンリングナットプレート4980円(4個1組)
105 5800シリーズ用チェーンリングナットプレート4980円(4個1組)
105 R7000シリーズ用チェーンリングナットプレート4980円(4個1組)新発売

RIDEA クランク ES シリーズ BB24
145/150/155/160/165/167.5/170/172.5/175/177.5/180mm
3D CNC加工、Super Strong

RIDEA クランク ES R4-91 4アーム
BCD シャフト 価格(円) 重量
110 クロモリ(BB24) 44000 548g
110 チタン(BB24) 59800 498g
シマノDURA ACE R9100シリーズ
ULTEGRA R8000シリーズ
105 R7000シリーズ互換です。
その他のシマノ4アーム用チェーンリングと互換性はございません。
RIGEAチェーンリング4アームLami-Flowシリーズが適合します。
(クランクキャップは別売りです)

クランク色:ブラック

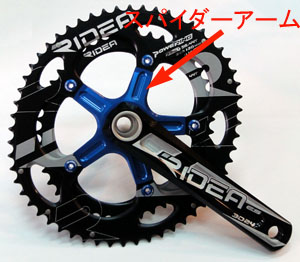

スパイダーアーム色:ブラック/レッド/シルバー/ゴールド

RIDEA クランク ES R5-ST 5アーム

BCD シャフト 価格(円) 重量
130 クロモリ(BB24) 44000 562g
130 チタン(BB24) 59800 512g
BCD130の5アームチェーンリングに適合します。

(クランクキャップは別売りです)

クランク色:ブラック
スパイダーアーム色:ブラック/レッド/シルバー/ゴールド

RIDEA クランク ES R5-CT 5アーム
BCD シャフト 価格(円) 重量
110 クロモリ(BB24) 44000 545g
110 チタン(BB24) 59800 495g
BCD110の5アームチェーンリングに適合します。

(クランクキャップは別売りです)

クランク色:ブラック
スパイダーアーム色:ブラック/レッド/シルバー/ゴールド

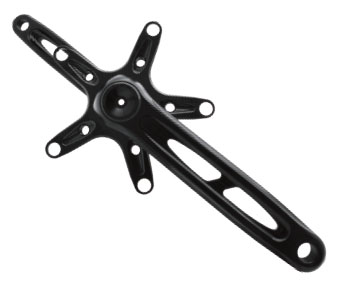

RIDEA クランク ES R5-MT 5アーム
BCD シャフト 価格(円) 重量
74+130 クロモリ(BB24) 44000 567g
74+130 チタン(BB24) 59800 517g
RIDEA BCD74+130の5アームチェーンリングに適合します。

(クランクキャップは別売りです)

クランク色:ブラック
スパイダーアーム色:ブラック/レッド/シルバー/ゴールド

<特徴>
BCD74+130ですが、トリプルではなくダブルリングで、チェーンラインを合わせています。

RIDEA クランク ES A5-CT 5アーム
BCD シャフト 価格(円) 重量
100 クロモリ(BB24) 50000 582g
100 チタン(BB24) 67000 532g
RIDEA AERO 5アーム BCD110 チェーンリングに適合します。

(クランクキャップは別売りです)



RIDEA クランク ES A5-ST 5アーム
BCD シャフト 価格(円) 重量
130 クロモリ(BB24) 50000 613g
130 チタン(BB24) 67000 563g
RIDEA AERO 5アーム BCD130 チェーンリングに適合します。

(クランクキャップは別売りです)



RIDEA クランク IT シリーズ BB24
155/157.5/160/162.5/165/167.5/170mm
3D CNC加工、Super Light 軽量化

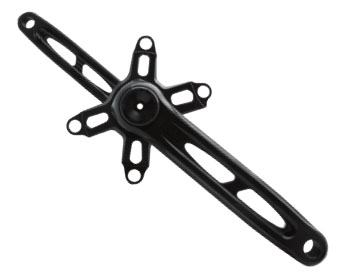

RIDEA クランク IT R4-91 4アーム
BCD シャフト 価格(円) 重量
110 クロモリ(BB24) 52800 468g
110 チタン(BB24) 67800 418g
シマノDURA ACE R9100シリーズ
ULTEGRA R8000シリーズ
105 R7000シリーズ互換です。
その他のシマノ4アーム用チェーンリングと互換性はございません。
RIGEAチェーンリング4アームLami-Flowシリーズが適合します。
(クランクキャップは別売りです)

クランク色:ブラック/レッド/シルバー/ゴールド
スパイダーアーム色:ブラック/レッド/シルバー/ゴールド
             チタン/ピンク/グリーン

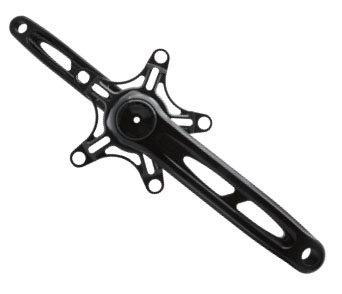

RIDEA クランク IT IT-CT 5アーム
BCD シャフト 価格(円) 重量
110 クロモリ(BB24) 52800 465g
110 チタン(BB24) 67800 415g
BCD110の5アームチェーンリングに適合します。

(クランクキャップは別売りです)

クランク色:ブラック/レッド/シルバー/ゴールド
スパイダーアーム色:ブラック/レッド/シルバー/ゴールド
             チタン/ピンク/グリーン

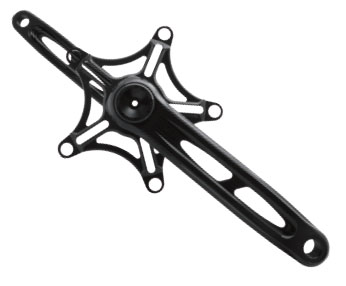

RIDEA クランク IT IT-ST 5アーム
BCD シャフト 価格(円) 重量
130 クロモリ(BB24) 52800 465g
130 チタン(BB24) 67800 415g
BCD130の5アームチェーンリングに適合します。

(クランクキャップは別売りです)

クランク色:ブラック/レッド/シルバー/ゴールド
スパイダーアーム色:ブラック/レッド/シルバー/ゴールド
             チタン/ピンク/グリーン

RIDEA クランク IT IT-FT 5アーム
BCD シャフト 価格(円) 重量
130 クロモリ(BB24) 52800 482g
130 チタン(BB24) 67800 432g
BCD130の5アーム シングルチェーンリングに適合します。
(シングルチェーンリングでチェーンラインを合わせています)

(クランクキャップは別売りです)

クランク色:ブラック/レッド/シルバー/ゴールド
スパイダーアーム色:ブラック/レッド/シルバー/ゴールド
             チタン/ピンク/グリーン

RIDEA クランク IT R5-MT 5アーム
BCD シャフト 価格(円) 重量
74+130 クロモリ(BB24) 52800 482g
74+130 チタン(BB24) 67800 432g
RIDEA BCD74+130の5アームチェーンリングに適合します。
(クランクキャップは別売りです)

<特徴>
BCD74+130ですが、トリプルではなくダブルリングで、チェーンラインを合わせています。

クランク色:ブラック/レッド/シルバー/ゴールド
スパイダーアーム色:ブラック/レッド/シルバー/ゴールド
             チタン/ピンク/グリーン

下図、キャップは別売りで追加できます。右側のみです。色は、
ブラック/レッド/シルバー/
ゴールド/ブルー/チタン/
ピンク/グリーン

の8色からご選択いただけます。
        1200円

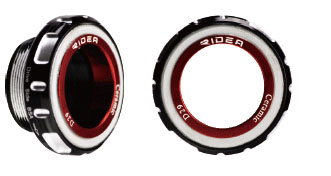

B.B.
BSA24 防水強化タイプBB (Frame BSA68 / Crank BB24)
BSA24-R-RS AL6066鋳造/スチールベアリング(95g):5000円
BSA24-R-ES AL6066鋳造/セラミックベアリング(90g):8000円
BSA24-R-LS AL7075CNC/セラミックベアリング(100g):11000円
色:赤/黒/銀/チタン
他規格のRIDEA BBもございます。お問い合わせください。

  ページトップへ戻る  パーツTOPへ
支払いは銀行口座振込み(ジャパンネット銀行)、または店頭支払いとなります。

指定フォームをご利用の上メールにて希望商品を御連絡ください。
送料を含めたお見積もりを御返信させていただきます。

詳細は御購入フローを参照ください。
